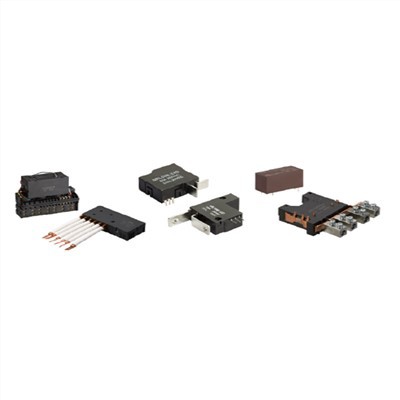

Реле магнітної фіксації

ОГЛЯД

Реле з магнітною фіксацією — це новий тип реле, розроблений останніми роками, і це також автоматичний перемикач. Як і інші електромагнітні реле, воно автоматично включає і вимикає ланцюг. Різниця полягає в тому, що нормально закритий або нормально відкритий стан реле магнітної фіксації повністю залежить від функції постійного магніту, а стан перемикання реле магнітної фіксації запускається імпульсом певної ширини.



Принцип

Відкритий і закритий стан реле магнітної фіксації зазвичай утримується магнітною силою, створюваною постійним магнітом. Коли контакти реле потрібно розімкнути або закрити, для збудження котушки використовується тільки позитивна (зворотна) імпульсна напруга постійного струму, і реле миттєво завершує перехід стану між розмиканням і замиканням. Зазвичай, коли контакт знаходиться в стані утримання, котушку не потрібно продовжувати подавати під напругу, і лише магнітна сила постійного магніту може підтримувати стан реле.



характеристики

● тільки імпульсне збудження, одиночна, двоспіральна

● Зварювальне приладдя відповідно до вимог замовника

● Відповідно до IEC62052-31:UC3



Специфікація

КОНТАКТ ДАНІ

Контактна форма: 1A/ 1B

Контактний матеріал: AgSnO2

Контактний опір (1 A 6 В постійного струму) (тестова точка на відстані приблизно 5 мм від корпусу) Макс.: 1.0 мОм

Потужність контакту: 100A/250VAC

Максимальний струм перемикання: 100A

Максимальна напруга комутації: 277 В змінного струму

Максимальна комутаційна потужність: 25000 ВА

Механічний ресурс: 1×105

Електричний ресурс (резистивний): 1×104



ХАРАКТЕРИСТИКИ

Опір ізоляції: 1000 МОм (500 В постійного струму)

Діелектрична міцність між котушкою та контактами: 4000 В змінного струму 1 хв

Між відкритими контактами: 2000 В змінного струму 1 хв

ПОЛЮС&ПОЛЮС

Час спрацювання/вимкнення: менше або дорівнює 20 мс

Ударостійкість Функціональна: 98м/С2

Руйнівна: 980 м/S2

Стійкість до вібрації: 10~55 Гц 1,5 мм

Вологість: 5 відсотків -85 відсотків RH

Температура навколишнього середовища: -40~ плюс 85 градусів

Кінцева котушка: друкована плата або швидке підключення

Навантаження: Швидке підключення

Вага одиниці: 65г

Конструкція: захищена від пилу



CОЛІЯ

Потужність котушки: одна котушка: 2,3 Вт

Подвійна котушка: 4,6 Вт



ДАНІ КОТУШКИ

VDC Номінальна напруга		VDC Напруга підйому		Тривалість імпульсу		Опір котушки
Одна котушка
5	Менше або дорівнює 3,8		Більше або дорівнює 50		10,8±10 відсотків
9	Менше або дорівнює 6,8		Більше або дорівнює 50		35± 10 відсотків
12	Менше або дорівнює 9.0		Більше або дорівнює 50		63± 10 відсотків
24	Менше або дорівнює 18.0		Більше або дорівнює 50		250± 10 відсотків
Подвійна котушка
5	Менше або дорівнює 3,8		Більше або дорівнює 50		2x5,4± 10 відсотків
9	Менше або дорівнює 6,8		Більше або дорівнює 50		2x17,5± 10 відсотків
12	Менше або дорівнює 9.0		Більше або дорівнює 50		2x31± 10 відсотків
24	Менше або дорівнює 18.0		Більше або дорівнює 50		2x125± 10 відсотків

Примітка: Спеціальне замовлення для іншої напруги котушки.







ЕЛЕКТРИЧНА СТІЙКІСТЬ

Клас	Напруга (Uc)	Струм (Ic)	Фактор потужності	Закрити Відкритий час (s)	Electricalendurance (ops)
UC3	230 В змінного струму	100A	COS∅ =1	10:20	5000	Всього 10000
			COS∅ =0.5		5000

Примітки:

1) Електрична стійкість відповідає вимогам тесту IEC62052-31

випробування індуктивним навантаженням після випробування резистивним навантаженням.

2) Лінія живиться номінальною напругою.



РОЗМІРИ

СХЕМА КОЛО
