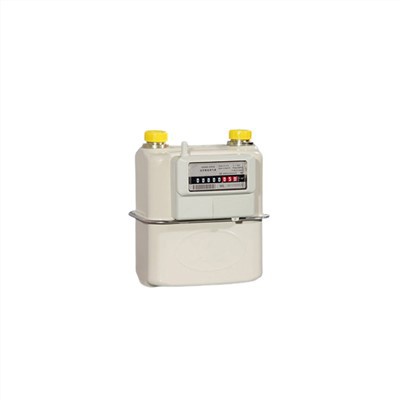

Лічильник газу з алюмінієвого сплаву
Мембранний газовий лічильник із алюмінієвого сплаву використовує принцип перепаду тиску між входом і виходом, щоб стимулювати діафрагми в діафрагмових коробках для руху вперед-назад. Коли витрата газу надходить у лічильник, він спочатку заповнює простір усередині корпусу лічильника,...
Функція
Мембранний газовий лічильник із алюмінієвого сплаву використовує принцип перепаду тиску між входом і виходом, щоб стимулювати діафрагми в діафрагмових коробках для руху вперед-назад. Коли швидкість потоку газу надходить у лічильник, він спочатку заповнює простір усередині корпусів лічильника, з гирла ротаційного клапана через перепад тиску газ по черзі надходить у різні коробки діафрагми та реалізує коробки діафрагми по черзі заряд і розряд. Рух поворотного клапана передається на рушійний механізм через механізм трансмісії та накопичує об’єм газу через лічильник до індексного лічильника за допомогою механізмів калібрування співвідношення для реалізації метрології лічильника газу з алюмінієвого сплаву.
Завдяки розробці незалежної конструкції вимірювального блоку та високоякісного корпусу з алюмінієвого сплаву, литого під тиском, виріб забезпечує точність і надійність вимірювань під робочим тиском 100 КПа. Ретельно проектуючи та виробляючи, перевіряйте суворо для газових лічильників серії GS, які підходять для вимірювання природного газу, зрідженого газу, міського та болотного газу.
особливості:
- Верхній і нижній корпус виготовлені з високоякісного литого під тиском алюмінієвого сплаву.
- Фарба на поверхні захищає від корозії.
- Використовуйте якісний бакелітовий нотаріальний клапан
- Діафрагма, виготовлена шляхом попереднього склеювання та вулканізації
- Алюмінієвий корпус можна переробити, екологічно безпечний
- Широкі метрологічні характеристики: GS1.6,GS2.5,GS4
- Висока точність, тривалий термін служби з надійністю.
- Низький рівень шуму.
- AMR необов'язковий
Технічні характеристики:
ПУНКТ | одиниця | GS1.6(A) | GS2.5(A) | GS4(A) | |
Номінальна витрата | m3/h | 1.6 | 2.5 | 4 | |
Максимальна швидкість потоку (Qmax) | m3/h | 2.5 | 4 | 6 | |
Мінімальна швидкість потоку (Qmin) | m3/h | 0.016 | 0.025 | 0.040 | |
оболонка | ADC12 | ||||
Центральна відстань | мм | 130(110) | |||
Повне поглинання тиску | па | <> | |||
діапазон тиску | кПа | 0.5~50 | |||
Циклічний обсяг | дм3 | 1.2 | |||
помилка | Qmin Менше або дорівнює Q<> | відсотків | ±3 | ||
| 0.1Qmax Менше або дорівнює Q Менше або дорівнює Qmax | відсотків | ±1.5 | |||
Мін.запис показань | дм3 | 0.2 | |||
Макс. запис показань | m3 | 99999.999 | |||
Робоча температура навколишнього середовища | ступінь | -10- плюс 40 | |||
Температура зберігання | ступінь | -20- плюс 60 | |||
З'єднувальна різьба | M30×2;NPT3/4(Зверніться до нас щодо будь-якого іншого підключення) | ||||
Розміри:
МОДЕЛЬ | H | W | D | E | A | ВАГА |
GS 1,6/2,5/4 | 224 мм | 215 мм | 74 мм | 175 мм | 130（110） мм | 1,8 кг |
Інформація про замовлення:
- Діапазон вимірювання (GS1.6,GS2.5,GS4)
- Діапазон робочого тиску
- Розмір і напрямок з'єднання
- Втулка від центру до центру
- Роз'єм лічильника (сталевий або мідний)
- Зверніться до нас щодо будь-яких інших потреб
Аксесуари:
- Роз'єм лічильника (M30×2, прохідний)
- Роз'єм лічильника (M30×2, кутовий)
